Por José Vicente Andreu, Coordinador del Comité de Puertas Cortafuego y Seguridad de TECNIFUEGO-AESPI.

Acceder al documento pdf de la ponencia “Situación actual de las Puertas Cortafuego, normativa y realidad”, presentada en la Jornada Profesional de las Puertas Automáticas en Feria Velencia, el día 4 de febrero del 2016.

José Vicente Andreu, Coordinador del Comité de Puertas Cortafuego y Seguridad de TECNIFUEGO-AESPI

1. MISIÓN DE LA PUERTA CORTAFUEGO

La MISIÓN de la Puerta Cortafuego es contribuir a la compartimentación de los edificios, retardando o incluso impidiendo la progresión del incendio a su través, posibilitando la evacuación de las personas de forma segura, y permitiendo la actuación de los equipos de rescate y extinción.

Para cumplir con esta misión la puerta debe:

• Ser Resistente al Fuego

• Encontrarse en correcto estado de uso y mantenimiento

• Poderse abrir fácilmente si se encuentra en una vía de evacuación

• Estar cerrada en el momento del contacto con el fuego

2. PUERTA CORTAFUEGO = PUERTA AUTOMÁTICA

`79; Una puerta automática puede diseñarse y fabricarse para ser resistente al fuego.

`79; Una puerta cortafuego puede dotarse de automatismo o motorización para que su maniobra sea automática.

`79; Toda puerta cortafuego prevista para el paso de personas o vehículos, aunque sea de maniobra manual, debe disponer de Cierre Automático.

3. REGLAMENTACIÓN APLICABLE EUROPEA Y ESPAÑOLA

3.1. Reglamento Europeo y Leyes y Decretos para su aplicación

3.1.1. Directiva 89/106/CEE de Productos de Construcción, derogada por el Reglamento de Productos de Construcción 305/2011

3.1.2. RD 1630-92 + RD 1328-95: Texto refundido sobre la Libre Circulación de Productos.

3.1.3. Ley de Ordenación de la Edificación (38/1999) – LOE

3.1.4. RD 312/2005: Clasificación de los productos de construcción en función de sus propiedades de reacción y resistencia al fuego.

3. REGLAMENTACIÓN APLICABLE EUROPEA Y ESPAÑOLA

3.2. Reglamentación específica sobre protección contra incendios

3.2.1. NBE-CPI-96: Norma Básica de la Edificación. Condiciones de Protección contra Incendios en los Edificios, derogada en 2006 por el Código Técnico de la Edificación.

3.2.2. CTE / DB SI: Código Técnico de la Edificación / Documento Básico de Seguridad en caso de Incendio.

3.2.3. CTE / DB SUA: Código Técnico de la Edificación / Documento Básico de Seguridad de Utilización y Accesibilidad.

3.2.4. CTE / DB HE: Código Técnico de la Edificación / Documento Básico de Ahorro de Energía.

3.2.5. CTE / DB HR: Código Técnico de la Edificación / Documento Básico de Protección frente al Ruido.

3.2.6. RSCIEI: Reglamento de Seguridad Contra Incendios en los Establecimientos Industriales.

3.2.7. Ordenanzas Municipales y Autonómicas sobre Protección contra Incendios.

3.3. Normas generales de ensayo al fuego y clasificación de los productos de construcción

3.3.1. UNE 23-093-81 – Ensayos de resistencia al fuego de las estructuras y elementos de la construcción.

3.3.2. UNE-EN 1363-1 – Ensayos de resistencia al fuego. Parte 1: Requisitos generales.

3.3.3. UNE-EN 1363-2 – Ensayos de resistencia al fuego. Parte 2: Procedimientos alternativos y adicionales.

3.3.4. UNE-ENV 1363-3 – Ensayos de resistencia al fuego. Parte 3: Verificación del comportamiento del horno.

3.3.5. UNE-EN 13501-2 – Clasificación al fuego de los productos de construcción. Parte 2: Clasificación a partir de los datos de los ensayos de resistencia al fuego.

3.4. Normas específicas sobre Puertas Cortafuego

3.4.1. UNE 23-802-79 – Ensayos de resistencia al fuego de puertas y otros  elementos de cierre de huecos.

3.4.2. UNE-EN 1634-1 – Ensayos de resistencia al fuego y de control de humo  de puertas y elementos de cerramiento de huecos, ventanas practicables y herrajes para la edificación. Parte 1: Ensayos de resistencia al fuego de puertas y elementos de cerramiento de huecos y ventanas practicables.

3.4.3. UNE-EN 1634-2 – Ensayos de resistencia al fuego y de control de humo de puertas y elementos de cerramiento de huecos, ventanas practicables y herrajes para la edificación. Parte 2: Ensayo de caracterización de resistencia al fuego de herrajes.

3.4.4. UNE-EN 1634-3 – Ensayos de resistencia al fuego y de control de humo de puertas y elementos de cerramiento de huecos, ventanas practicables y herrajes para la edificación. Parte 3: Ensayos de control de humo para puertas y elementos de cerramiento.

3.4. Normas específicas sobre Puertas Cortafuego

3.4.5. UNE-EN 15269 - Extensión de la aplicación de los resultados de ensayo  de resistencia al fuego y/o control de humos para puertas, persianas y ventanas practicables, incluyendo sus herrajes para la edificación. (Serie de 11 normas, algunas aún en proyecto).

3.4.6. UNE-EN 14600 – Puertas y ventanas practicables con características de resistencia al fuego y/o control. de humos. Requisitos y clasificación.

3.4.7. UNE-EN 1191 – Ventanas y Puertas. Resistencia a aperturas y cierres repetidos. Método de ensayo.

3.4.8. PNE 23740 – Requisitos específicos de instalación, uso, mantenimiento. Puertas Cortafuego (en proyecto)

3.5. Normas de producto (Marcado CE) de componentes de Puertas Cortafuego

3.5.1. UNE-EN 179 – Herrajes para la edificación. Dispositivos de emergencia accionados por una manilla o pulsador para recorridos de evacuación. Requisitos y métodos de ensayo.

3.5.2. UNE-EN 1125 – Herrajes para la edificación. Dispositivos antipánico para salidas de emergencia accionados por una barra horizontal. Requisitos y métodos de ensayo.

3.5.3. UNE-EN 1154 – Herrajes para la Edificación. Dispositivos de cierre controlado de puertas. Requisitos y métodos de ensayo.

3.5.4. UNE-EN 1155 – Herrajes para la edificación. Dispositivos de retención electromagnética para puertas batientes. Requisitos y métodos de ensayo.

3.5.5. UNE-EN 1158 – Herrajes para la Edificación. Dispositivos de coordinación de puertas. Requisitos y métodos de ensayo.

3.5.6. UNE-EN 1935 – Herrajes para la Edificación. Bisagras de un solo eje. Requisitos y métodos de ensayo.

3.5.7. UNE-EN 12209 – Herrajes para la edificación. Cerraduras y pestillos. Cerraduras, pestillos y cerraderos mecánicos. Requisitos y métodos de ensayo.

3.6. Normas de producto (Marcado CE) de Puertas Cortafuego

3.6.1. UNE-EN 13241-1 – Puertas industriales, comerciales, de garaje y portones. Norma de producto.

3.6.2. UNE-EN 16361 – Puertas peatonales automáticas. Norma de producto, características de prestación.

3.6.3. UNE-EN 14351-1 – Ventanas y puertas peatonales exteriores. Norma de producto, características de prestación.

3.6.4. FprEN 14351-2 – Puertas peatonales interiores. Norma de producto, características de prestación.

3.6.5. UNE-EN 16034 – Puertas peatonales, industriales, comerciales, de garaje, y ventanas practicables. Norma de producto, características de prestación. Características de resistencia al fuego y/o control de humo.

3.7. Documentos fundamentales

3.7.1. CTE / DB SI: Código Técnico de la Edificación / Documento Básico de Seguridad en caso de Incendio (con comentarios del Ministerio de Fomento)

3.7.2. DA DB-SI / 1 – Justificación de la puesta en obra de productos de construcción en cuanto a sus características de comportamiento ante el fuego.

3.7.3. DA DB-SI / 2 – Normas de ensayo y clasificación de las puertas resistentes al fuego y sus herrajes y mecanismos de apertura.

3.7.4. DA DB-SI / 3 – Mantenimiento de puertas peatonales con funciones de protección contra incendios reguladas por el DB SI.

3.7.5. UNE-EN 16034 – Puertas peatonales, industriales, comerciales, de garaje, y ventanas practicables. Norma de producto, características de prestación. Características de resistencia al fuego y/o control de humo.

4. PRESTACIONES ESENCIALES Y DOCUMENTOS QUE LAS ACREDITAN

Las Puertas Cortafuego deben demostrar su validez mediante dos tipos de ensayo y los correspondientes Informes de Ensayo y Clasificación:

4.1. Ensayo de Resistencia al Fuego

• Ensayo por las dos caras

• Tipo de obra soporte y modo de instalación a utilizar

• Clasificación EI2 tt

4.2. Ensayo de Durabilidad del Autocierre

• Puerta más grande y pesada

• Clasificación C 5 = 200.000 ciclos de apertura y cierre

4.3. Informe Único de Clasificación

• Debe contener la descripción completa de la puerta ensayada

1. Fabricante y Peticionario del informe

2. Tipo y modo de operación (Abatible, corredera, guillotina...)

3. Número de hojas

4. Número de caras ensayadas

5. Dimensiones

6. Material del marco y de la hoja (acero, madera, vidrio...)

7. Elementos vidriados (número de elementos y su tamaño)

8. Juntas (composición y medidas)

9. Accesorios instalados en el ensayo (antipánicos, rejillas…)

10. Tipo de obra soporte y sistema de fijación

11. Holguras entre hoja y marco

• Clasificación EI2 tt – C 5

4.4. Marcado CE de los herrajes fundamentales

• Bisagras (UNE-EN 1935)

• Cerraduras (UNE-EN 12209)

• Cierrapuertas (UNE-EN 1154)

• Selectores de cierre (UNE-EN 1158)

4.5. Marcado CE de los herrajes opcionales

• Antipánicos (UNE-EN 1125)

• Electroimanes (UNE-EN 1155)

• Dispositivos de salida de emergencia accionados con manilla o pulsador (UNE-EN 179)

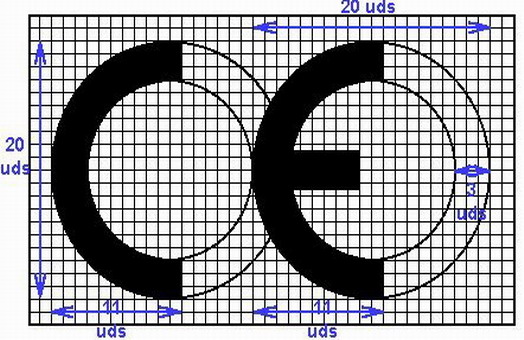

4.6. Marcado CE de la propia Puerta Cortafuego

• Si es puerta industrial (UNE-EN 13241-1)

• Si es puerta peatonal automática (UNE-EN 16361)

• Si es puerta peatonal exterior (UNE-EN 14351-1)

• Si es puerta peatonal interior (FprEN 14351-2) no posible, norma aún no aprobada, mín. 07/2017

• En todos los casos (UNE-EN 16034) posible a partir de 01/09/2016, obligatorio a partir de 01/09/2019

5. SITUACIÓN REAL DE LA NORMATIVA Y DEL SECTOR

5.1. Normativa exhaustiva, compleja y difícil de interpretar y aplicar

• Administraciones, Laboratorios, Fabricantes, Compradores y Entidades de Control tienen criterios diversos a la hora de aplicarla

• Además de los ensayos se requieren evaluaciones técnicas y mucha documentación

5.2. Normativa provisional

• Marcado CE pospuesto múltiples veces

• Normas en continua revisión

5.3. Normativa no homogénea

• Múltiples niveles de prestaciones, combinables entre sí:

• Diferentes requisitos en cada país de la UE

- EI1 <> EI2

- EI260-C5 <> EI2120-C0

- Cierrapuertas <> Bisagra con muelle

- Barreras de entrada: Marcas de Calidad, requisitos medioambientales, etc.

5.4. Deficiente estado de las puertas instaladas

• El parque de puertas cortafuego instaladas se basa, en su gran mayoría en normas de más de 20 años de antigüedad (NBE-CPI-96)

• Algunos componentes de la puerta cortafuego, como las juntas intumescentes y los aislantes internos, pueden perder eficacia con el paso del tiempo. Aunque la puerta parezca estar en buen estado puede ya no ser eficaz para su misión.

• La mayoría de puertas cortafuego, aunque se vea que están en mal estado, no “molestan”

• Sólo en caso de incendio se sabrá si cumplen o no con su misión.

5.5. Escasez de inspección y control

• Insuficiente control del mercado, para detectar y retirar productos fraudulentos

• Escasez de inspección, para detectar y restituir puertas mal instaladas o deterioradas

6. NECESIDADES URGENTES

6.1. Mejorar el nivel de seguridad real de las puertas cortafuego

• Inspeccionar obras en curso, para detectar puertas no conformes y deficientemente instaladas

• Inspeccionar edificios en uso, para detectar puertas en mal estado de funcionamiento

• Corregir las deficiencias encontradas, reparando o sustituyendo las puertas no conformes

• Formar a personal competente acreditado, capaz de garantizar una instalación y mantenimiento correcto de las puertas

6.2. Terminar con la situación de provisionalidad de la normativa

• Sin un marco normativo sólido no hay una base sobre la que sustentar la seguridad

6.3. Simplificar y racionalizar la normalización

• Pocas normas, más robustas y más sencillas

• Menos niveles de clasificación, pero con más margen de seguridad

• Equiparar los niveles de exigencia entre los diferentes países

Comité de Puertas y Señalización

ww.tecnifuego-aespi.org
